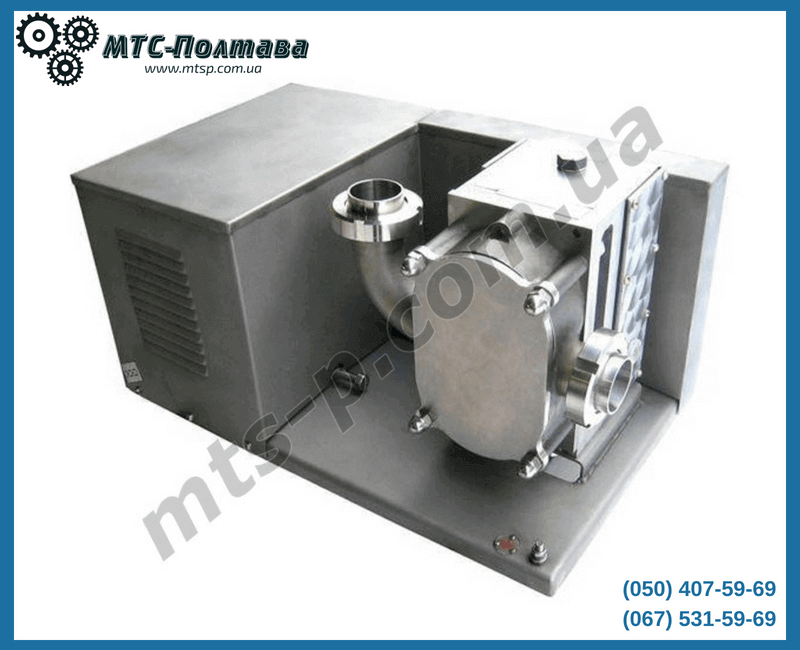

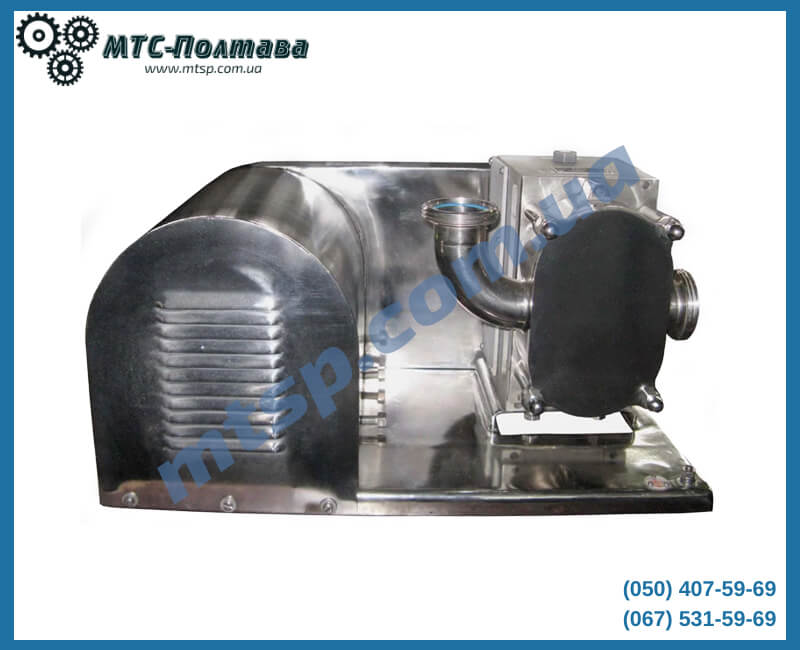

    Насос роторний НР-10 (В3-ОРА-10) – 10 м.куб./год

    Насос роторний НР-10 (В3-ОРА-10) – 10 м.куб./год Насос роторний НР-10 (В3-ОРА-10) – 10 м.куб./год Насос роторний НР-10 (В3-ОРА-10) – 10 м.куб./год Насос роторний НР-10 (В3-ОРА-10) – 10 м.куб./год Насос роторний НР-10 (В3-ОРА-10) – 10 м.куб./год

    Є в наявності

    Код - 013400

    Дізнатися вартість

    Насос роторний НР-10 (В3-ОРА-10) для перекачування в'язких харчових продуктів


    Детальний опис товару:

    Насос кулачковий НР-10 (В3-ОРА-10) (1,5 кВт) – це роторний насос об’ємної дії редукторного типу призначений для перекачування рідин з в’язкістю до 100 000 cPs, серед яких йогурт, шоколад, концентроване і згущене молоко з концентрацією не вище 45%, вершки, морозиво, сметана, кисломолочні продукти (кефір, кисле молоко, ряжанка), майонез, кетчуп, рослинне масло, сиропи, соуси, паста, мазь, крем і багато іншого з температурою до 70°С.

    Може застосовуватися для перекачування і інших харчових і нехарчових продуктів подібної в’язкості і хімічної активності, в тому числі для перекачування рідин, використовуваних при виробництві хлібобулочних виробів, парфумерії, косметики та миючих засобів. Максимальна продуктивність даного насоса становить 10 м.куб./год, а максимальний тиск до 2,5 бар.

    Технічні характеристики роторного насоса НР-10 (В3-ОРА-10):

     Продуктивність, м.куб./год 10,0
     2. Робочий тиск, бар:
     – номінальний 2,0
     – граничний 2,5
    3. Двигун:
     – тип АИР90L6У3
     – виконання IМ 1081
     – номінальна потужність, кВт 1,5
     – частота обертання, об/хв 950
     – напруга, В  380
    4. Частота обертання роторів, об/хв 365
    5. Діаметри патрубків вихід/вхід, мм  50
    6. Габаритні розміри, мм 630*400*400
    7. Маса, кг 90

    Конструкція насоса роторного НР-10 (В3-ОРА-10):

    Ротор кулачкового насоса БаттерфляйРотор кулачкового насоса 3-х лепестковыйОсновними робочими органами кулачкового насоса є ротори, які за рахунок свого обертання перекачують продукт.

    Даний насос може поставлятися як з 3-х пелюстковими роторами, так і роторами “батерфляй”, які ідеально підходять для перекачування продуктів із включеннями. Вся проточна частина насоса, а також ротори повністю виготовлені з нержавіючої корозійно стійкої стали AISI 321, що дозволяє використовувати даний насос в харчовій та хімічній галузях.

    Насос оснащений вхідним та вихідним патрубками з розміром DN50 за стандартом DIN 11851.

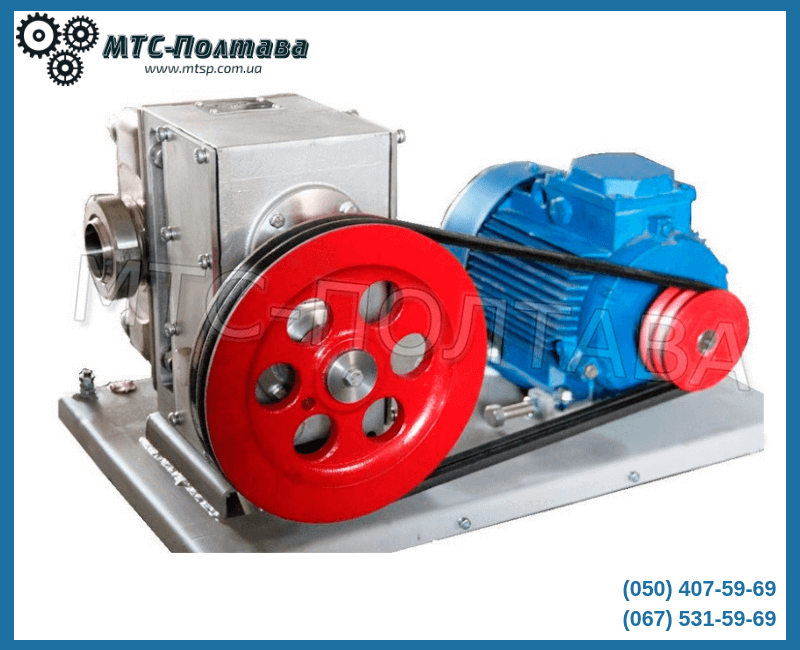

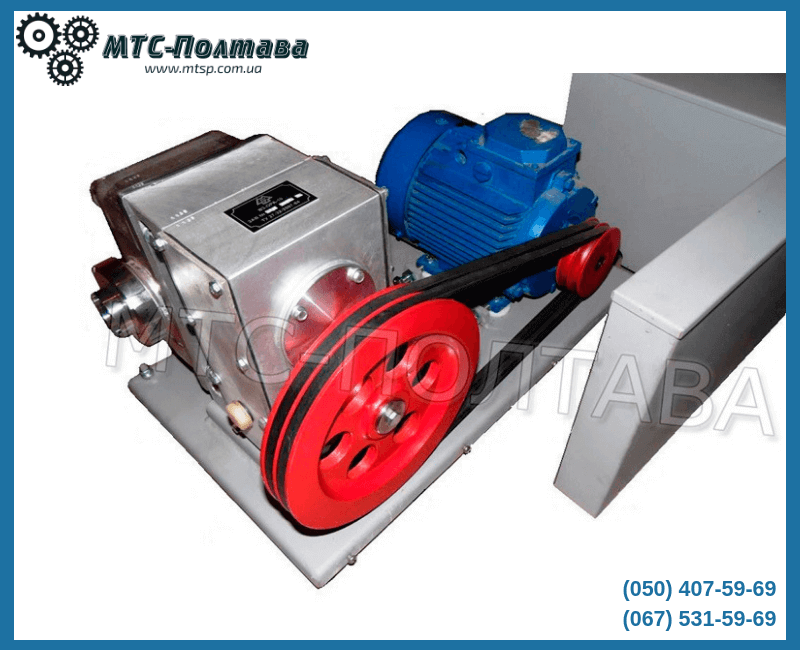

    Насос роторний НР-10 (В3-ОРА-10) укомплектовується двигуном потужністю 1,5 кВт і максимальною частотою обертання 950 об/хв з ремінною передачею крутного моменту. Таким чином, за рахунок пасової передачі частота обертання роторів знижується до 365 оборотів в хвилину, що дозволяє перекачати до 10 м.куб./година залежно від в’язкості продукту.

    Зниження частоти обертання роторів можливо тільки за допомогою установки частотного перетворювача.

    Насос роторный НР-10

    1 – Кришка; 2 – Торцеве ущільнення; 3 – Болт; 4 – Гвинт; 5 – Шайба; 6 – Гумове ущільнююче кільце; 7 – Гайка; 8 – Зубчате колесо; 9 – Вал; 10 – Кришка; 11 – Кришка; 12 – Вал; 13 – Шестерня; 14 – Корпус; 15 – Манжета; 16 – Корпус; 17 – Кришка; 18 – Нагнітаючий патрубок; 19 – Кришка; 20 – Ротор; 21 – Корпус; 22 – Всмоктуючий патрубок; 23 – Масловказівник.

    Застосування насоса роторного НР-10 (В3-ОРА-10):

    Роторні насоси для в’язких продуктів широко використовуються на підприємствах харчової, фармацевтичної, косметологічної та хімічної промисловості оскільки за допомогою даних насосів можна перекачувати різні продукти. Основне застосування роторного насоса НР-10 (В3-ОРА-10) – це перекачування широкого спектра рідин з в’язкістю від 1 мПа*с до 100 000 мПа*с, серед яких:

    • Харчова промисловість: молочна продукція (йогурт, кефір, плавлений сир, морозиво, вершки і т.п.), напої, супи, сиропи, шоколад, яєчний білок і жовток, картопляна пульпа, повидло, карамель, соус, рослинна олія, оливкова олія , пальмова олія, масло виноградних кісточок, жир.
    • Фармацевтична і косметична промисловість: вода для ін’єкцій, лосьйон, крем, мило, шампунь, гель, зубна паста, мазь та ін.
    • Хімічна промисловість: різні розчинники, миючі засоби і т.д.

    Крім того, насос здатний перекачувати рідини, що вимагають дбайливого ставлення та рідини, які містять м’які включення з мінімальними пошкодженнями.

    Принцип дії роторного насоса НР-10 (В3-ОРА-10):

    Роторний насос НР-10 (В3-ОРА-10) (кулачковий насос НР-10 (В3-ОРА-10)) – це насос об’ємної дії. Обидва ротора синхронізовані і обертаються не торкаючись один одного. Коли ротори обертаються вони переміщують рідину всередині насоса від всмоктувального патрубка до напірного.

    Принцип роботи роторного насоса НР-10 (В3-ОРА-10) (кулачкового насоса НР-10 (В3-ОРА-10)) полягає в наступному: продукт через всмоктуючий патрубок заповнює вільні проміжки між пелюстками роторів і при їх обертанні, порціями подається в нагнітальний трубопровід.

    Можливо обертання роторів в обох напрямках, в залежності від напрямку руху продукту.

    Нижче показаний принцип роботи кулачкового насоса НР-10 (В3-ОРА-10):

    Принцип работы насоса роторного TUL-20

    A: При обертанні роторів простір у всмоктувальній частини насоса збільшується, що призводить до утворення вакуума і рідина втягується в корпус насоса.

    B: При обертанні роторів порожнини заповнюються послідовно і рідина просувається по зовнішній частині корпусу до напорної частини. Завдяки малим зазорам між кулачками, а також між кулачками і корпусом насоса продукт добре ущільнює даний простір.

    C: Після того, як корпус буде повністю заповнений рідина буде витіснятися з насоса, так як ротори будуть знову входити в зачеплення, утворюючи таким чином новий простір для подальшого циклу перекачування.

    Переваги використання насоса роторного НР-10 (В3-ОРА-10):

    • Можливість перекачування продуктів з різним ступенем в’язкості;
    • Простота використання і обслуговування;
    • Проточна частина насоса з нержавіючої сталі 12Х18Н10Т (AISI 321);
    • Можливість регулювати продуктивність насоса за рахунок передньої кришки;
    • Довгий період експлуатації.

    Купити роторний насос для в’язких продуктів НР-10 (В3-ОРА-10):

    Щоб дізнатися ціну і купити кулачковий насос для в’язких рідин НР-10 (В3-ОРА-10) Ви можете залишити заявку:

    • в телефонному режимі (+38 (050) 407-59-69; +38 (067) 531-59-69);
    • через зворотню форму на сайті (кнопка «Дізнатися вартість» або «Замовити»);
    • по електронній пошті (23981@ukr.net).

    Наші консультанти готові відповісти на будь-які питання стосовно роторного насоса НР-10 (В3-ОРА-10) і підібрати відповідну комплектацію спеціально для вас!
